ABB DSRF 185 3 BSE004382R1 ریک





S100 I/O سسٹم I/O بورڈز پر مشتمل ہے جس میں 4 سے 32 چینلز ہیں ، قسم پر منحصر ہے۔ بورڈ مندرجہ ذیل طول و عرض کے ساتھ I/O سب ریک میں رکھے گئے ہیں:

چوڑائی: 482،6 ملی میٹر (19 ")

اونچائی: 347 ملی میٹر (13.7 ") (کیبل ڈکٹ سمیت)

گہرائی: 335 ملی میٹر (13.2 ")

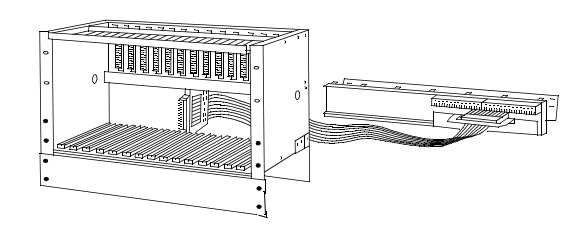

ذیلی ریک کابینہ میں لگائے گئے ہیں اور I/O بورڈز اور دیگر پلگ ان یونٹوں کے لئے گائیڈ بار کے ساتھ لگائے گئے ہیں۔ ہر بورڈ ریک کے پچھلے طیارے سے منسلک ہوتا ہے۔ ہر I/O بورڈ کے لئے پروسیس کیبلز کے رابطے کے لئے سکرو ٹرمینل بلاکس والے ایک یا کئی کنکشن یونٹ فراہم کیے جاتے ہیں۔ کنکشن یونٹ معیاری کیبلز کے ذریعہ I/O بورڈ کے ساتھ منسلک ہوتے ہیں اور عام طور پر کابینہ کے عقبی حصے میں لگائے جاتے ہیں۔



کنکشن یونٹوں میں سینسرز اور ایکچوایٹرز میں بجلی کی تقسیم کے ل additional اضافی ٹرمینلز موجود ہیں۔ ینالاگ ان پٹ کے لئے کنکشن یونٹوں میں موجودہ شنٹس بھی شامل ہیں۔ یہ خصوصیت کسی بھی موجودہ لوپ کو توڑے بغیر ینالاگ ان پٹ بورڈز کا تبادلہ کرنا ممکن بناتی ہے۔ ڈیجیٹل I/O بورڈز نے ہر چینل کی حیثیت ظاہر کرنے والے اشارے کی قیادت کی ہے۔ ینالاگ ان پٹ یونٹوں میں ایل ای ڈی ہوتی ہے جس میں ہر A/D تبادلوں کی تکمیل ہوتی ہے۔ تشخیصی افعال سسٹم اسٹارٹ اپ میں اور عام آپریشن کے دوران تمام I/O بورڈ کے لئے عمل میں لائے جاتے ہیں۔ کسی بھی غلطی کا پتہ لگایا گیا ہے جس کا اشارہ I/O بورڈز فیس پلیٹ پر ایل ای ڈی کے ذریعہ کیا جاتا ہے ، اور ایک سسٹم کی غلطی کے پیغام کے ذریعہ فڈی اسٹیشن 500 سیریز آپریٹر اسٹیشنوں یا متعلقہ کنٹرولر سے منسلک فوائد اسٹیشن 100 سیریز انجینئرنگ اسٹیشنوں کو اطلاع دی جاتی ہے۔ ینالاگ ان پٹ سگنلز کنکشن یونٹ کے ذریعہ اوور وولٹیج اور ایچ ایف فلٹرنگ کے خلاف محفوظ ہیں۔ پروگرام قابل فائدہ اور A/D تبادلوں کے ساتھ ایک کم پاس فلٹرنگ یمپلیفائر AI بورڈ پر سنبھالا جاتا ہے۔ یمپلیفائر کو وولٹیج اور موجودہ ان پٹ کی ایک وسیع رینج کو سنبھالنے کے لئے پروگرام کیا جاسکتا ہے ، 4-20 ایم اے ، 2-10 ایم اے ، 0- ± 10ma ، 0-10 v ، 0- ± 10V ، 0-5 v ، 0- ± 5V اور اسی طرح کی قسم پر منحصر ہے I/O- بورڈ اور کنکشن یونٹ۔ ان پٹ بورڈ پر لوکل ٹائم ٹیگنگ کے کچھ ڈیجیٹل ان پٹ بورڈز کے لئے عمل کے واقعات کے لئے دستیاب ہیں ، اس طرح ایک بہت اچھا وقت کی ریزولوشن فراہم کرتا ہے۔ جب سسٹم چل رہا ہے تو I/O بورڈز کا تبادلہ کیا جاسکتا ہے۔ جب سسٹم چل رہا ہے تو نئے بورڈ اور افعال شامل کیے جاسکتے ہیں۔
