پروڈکٹ کا تعارف

دیIS220YAICS1AJاینالاگ I/O پیک ماڈیول مارک VIe / Mark VIeS کنٹرول سسٹم سیریز سے تعلق رکھتا ہے۔ یہ صنعتی آٹومیشن سسٹمز میں اینالاگ سگنلز کے حصول، پروسیسنگ اور آؤٹ پٹ کنٹرول کے لیے استعمال ہوتا ہے اور یہ گیس ٹربائنز، سٹیم ٹربائنز، اور بڑے صنعتی آلات کے لیے کنٹرول سسٹم کا کلیدی جزو ہے۔ اینالاگ ان پٹ اور آؤٹ پٹ فنکشنز کا استعمال سائٹ کے سینسر (جیسے درجہ حرارت، دباؤ، کمپن، بہاؤ وغیرہ) سے اینالاگ سگنل جمع کرنے کے لیے کیا جا سکتا ہے۔

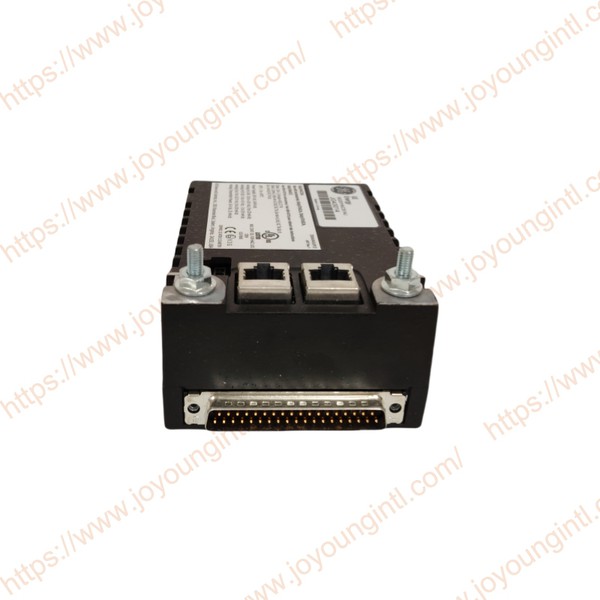

IS220YAICS1AJ Analog IO Module

تکنیکی وضاحتیں

مینوفیکچرنگ	جنرل الیکٹرک (GE)
ماڈل	IS220YAICS1A
پارٹ نمبر	IS220YAICS1AJ
تفصیل	اینالاگ I/O ماڈیول
سلسلہ	مارک VIe / مارک VIeS
مواصلاتی انٹرفیس	ڈوئل آر جے 45 ایتھرنیٹ
اصل	USA
طول و عرض	18187 سینٹی میٹر
وزن	0.5 کلوگرام

پروڈکٹ کی تفصیلات

مارک VIe کنٹرول سسٹم کے فن تعمیر میں، IS220YAICS1AJ ایک I/O پیک کے طور پر کام کرتا ہے اور اس کے درج ذیل افعال ہیں:
اینالاگ سگنل کا حصول (اینالاگ ان پٹ)
کنٹرول سگنل آؤٹ پٹ (اینالاگ آؤٹ پٹ)
کنٹرولر کے ساتھ مواصلت (جیسے UCSB)
ڈیٹا پری پروسیسنگ اور فلٹرنگ
سیفٹی کنٹرول اور سسٹم فیڈ بیک

روایتی PLC سسٹمز کے برعکس، مارک VIe ایک تقسیم شدہ فن تعمیر کو اپناتا ہے۔ I/O ماڈیولز اب ریک میں مرتکز نہیں ہیں بلکہ سائٹ پر الگ سے تعینات ہیں، اور وہ صنعتی ایتھرنیٹ کے ذریعے کنٹرولر سے منسلک ہیں۔

مارک VIe سسٹم میں، IS220YAICS1AJ کو اس کے لیے استعمال کیا جا سکتا ہے:
دوہری بے کار نظام
ٹرپل فالتو نظام (TMR)

تنصیب کی ہدایات

IS220YAICS1AJ I/O پیک + ٹرمینل بورڈ (ٹرمینل بورڈ) کے امتزاج کی ساخت سے تعلق رکھتا ہے:
I/O پیک: ڈیٹا کے حصول اور مواصلات کے لیے بنیادی
ٹرمینل بورڈ: آن-سائٹ سگنل وائرنگ کے لیے انٹرفیس

01.

ٹرمینل بورڈ انسٹال کریں۔

ٹرمینل پلیٹ کو انسٹال کریں:
DIN ریل یا
کنٹرول کابینہ کی فکسڈ پوزیشن

02.

I/O پیک ماڈیول کو جوڑیں۔

IS220YAICS1AJ کو ٹرمینل بورڈ انٹرفیس کے ساتھ سیدھ میں رکھیں
انٹرفیس کو عمودی طور پر داخل کریں (جھکاؤ سے بچیں)
تصدیق کریں کہ یہ مکمل طور پر داخل ہے۔
فکسنگ پیچ کو سخت کریں۔

03.

ایتھرنیٹ مواصلاتی کنکشن

IS220YAICS1AJ دو RJ45 انٹرفیس فراہم کرتا ہے:
کنکشن کا طریقہ:

پورٹ 1 → IONet نیٹ ورک
پورٹ 2 → بے کار یا جھرنا۔

04.

ڈیبگنگ اور کنفیگریشن

GE کا آفیشل سافٹ ویئر استعمال کریں: ToolboxST
I/O پیک ماڈیول شامل کریں۔
IP پتے تفویض کریں۔
چینل کے پیرامیٹرز کو ترتیب دیں۔
IONet کی حیثیت چیک کریں۔

پینل انڈیکیٹر لائٹس کے ذریعے کمیونیکیشن اسٹیٹس کو کیسے چیک کریں۔

IS220YAICS1AJ کے فرنٹ پینل میں عام طور پر درج ذیل کلیدی ایل ای ڈیز شامل ہوتی ہیں۔

LINK (سبز) - نیٹ ورک کنکشن کی حیثیت

ہر ایتھرنیٹ پورٹ پر ایک LINK LED مستقل طور پر آن (ON) ہے → ایتھرنیٹ فزیکل کنکشن قائم ہو چکا ہے (مواصلاتی فاؤنڈیشن نارمل ہے)
آف (آف) → کوئی نیٹ ورک کنکشن نہیں ہے (نیٹ ورک کیبل/سوئچ/پورٹ کے ساتھ مسئلہ)

TxRx (پیلا) - ڈیٹا مواصلات کی حیثیت

پلک جھپکنا → ڈیٹا بھیجا/وصول کیا جا رہا ہے (مواصلات عام ہے)
مسلسل آن یا نہ جھپکنا → کنکشن موجود ہے، لیکن ڈیٹا کمیونیکیشن نہیں ہے۔
آف → کوئی مواصلت نہیں۔

ATTN (سرخ) - ماڈیول کی حیثیت/مواصلاتی غیر معمولی اشارہ

آف → نارمل آپریشن (مواصلات نارمل ہے)
ہمیشہ آن → فالٹ (آپریٹ کرنے سے قاصر)
تیز چمکتا ہوا → کنفیگریشن کی خرابی / کوئی ٹرمینل بورڈ نہیں / پروگرام کی خرابی۔
آہستہ جھپکنا → پوزیشن کی شناخت (غلطی نہیں)

PWR (سبز) - پاور اسٹیٹس

نوٹ: پاور-آن ماڈیول مواصلات کے برابر نہیں ہے۔

آن → نارمل پاور سپلائی
آف → بجلی کی فراہمی نہیں ہے۔

تکمیلی مصنوعات

VIeS سیفٹی اینالاگ I/O پیک IS220YAICS1A کو ٹرمینل بورڈز کے ساتھ نشان زد کریں

IS220YAICS1A لوازمات:

IS200STAIS1A

IS400STAIS1A

IS200STAIS2A

IS400STAIS2A

IS200TBAIS1C

IS400TBAIS1C
