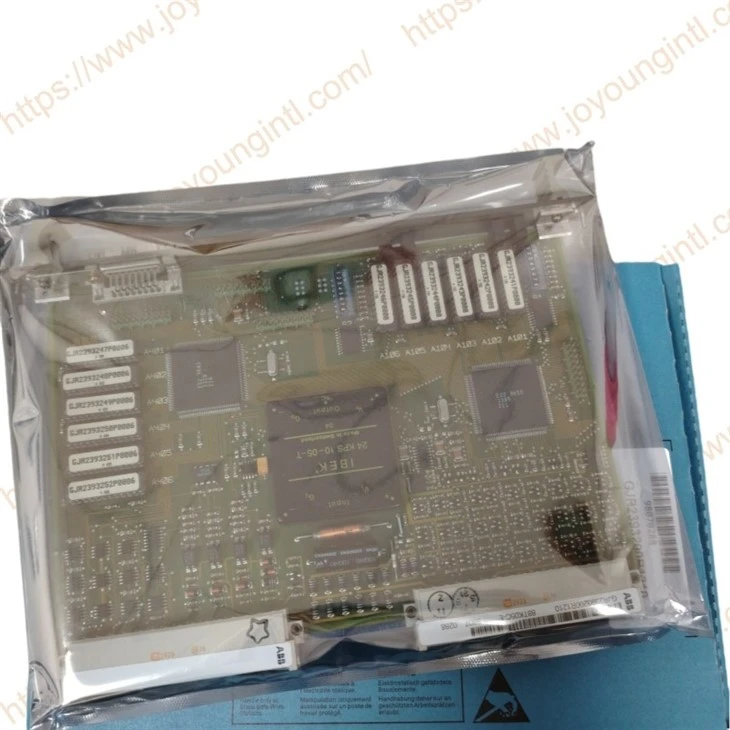

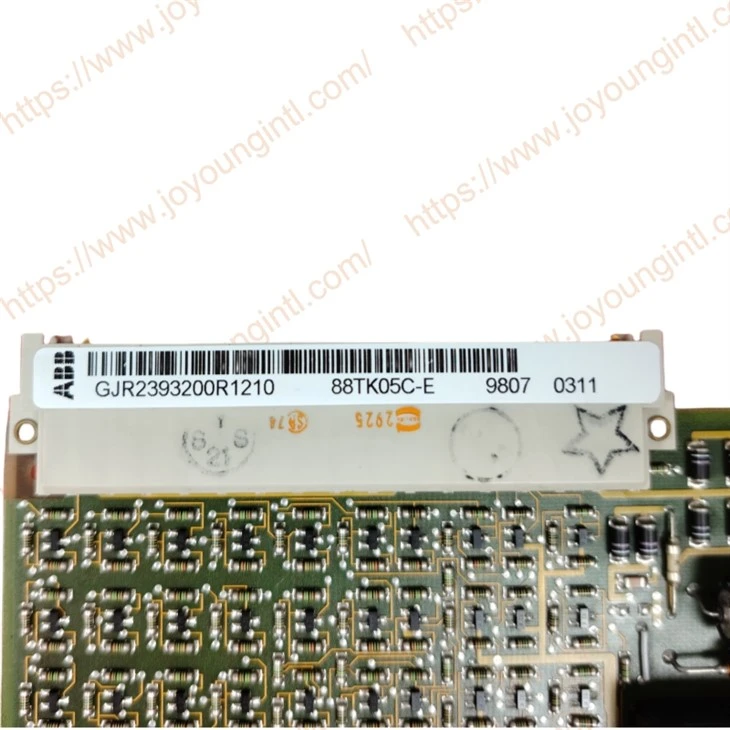

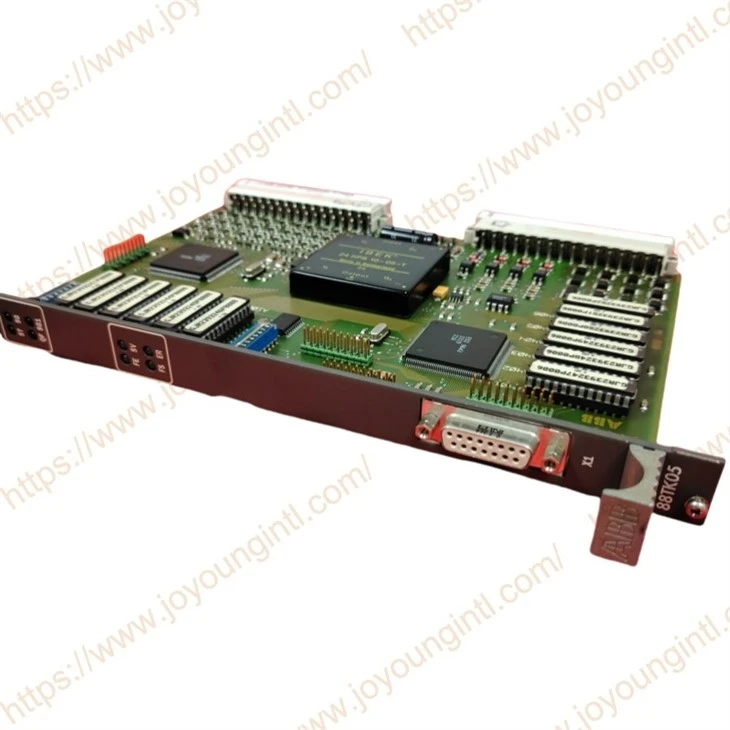

اے بی بی 88 ٹی کے 05 سی-ای GJR2393200R1210

خصوصیات:
88TK05C-E سے لیس ہے

اسٹیشن بس کے ساتھ ایک معیاری انٹرفیس (ایس ایس)

ریموٹ بس کپلنگ ماڈیول 88fto5 کے ساتھ ایک RS485 انٹرفیس
ریموٹ بس کپلنگ ماڈیول 88FT05 کے ساتھ ایک ماڈیول ڈیٹا انٹرفیس
ڈبل چینل اسٹیشن بس کپلنگ ون ان پٹ کے لئے ممکنہ طور پر الگ تھلگ مانیٹرنگ انٹرفیس ون انٹرفیس ریموٹ بس کپلنگ ماڈیول 88 فٹ {05. میں ٹرانسمیٹر آؤٹ پٹ مرحلے کو چلانے کے لئے ایک ان پٹ

ماڈیول ماڈیول کا استعمال 60 یا 61 (اس پر منحصر ہے کہ اس کا مقصد سنگل چینل یا ڈوئل چینل موڈ کے لئے ہے) نیز ماڈیول ایڈریس 62 (CF {{5} state 'اسٹیشن ، سسٹم اور ماڈیول ایڈریسز کی ترتیب' پر باب))

ماڈیول کو معیاری کابینہ میں پروونٹرول کابینہ . کے کسی بھی سلاٹ میں پلگ کیا جاسکتا ہے ، تاہم ، محفوظ سلاٹ . فراہم کیے جاتے ہیں۔

اسی اسٹیشن میں واقع 88TK05 اور اس سے زیادہ عمر کے پروکونٹرول ماڈیولز کے مابین غلطی سے پاک ٹیلیگرام ٹرانسفر کو یقینی بنایا جاتا ہے جب یہ ماڈیول 1987 کے بعد تیار کیے گئے ہیں (سیریل نمبر . 9 xx8 اور اس سے زیادہ) .

ڈیٹا مواصلات بھیجنے کے لئے ، دو اہم طریقوں دستیاب ہیں ، جو مواصلات کنٹرولر کے ذریعہ کنٹرول ہوتے ہیں:
-کلک وضع
وینٹ موڈ .

چکرو موڈ میں ، مواصلات کے کنٹرولر نے ایک . ایک کے ذریعہ 88TK05 کے ذریعہ آئی ایس ایولڈ ڈیٹا ٹیلیگرام بھیجنے کے لئے یہ کال کی ہے اور اسے اسٹیشن . پر بھیج دیا گیا ہے۔

ایونٹ کے موڈ میں ، 88TK05 شور چینل . کو چالو کرکے اسٹیشن میں واقعات کی موجودگی کا اشارہ کرتا ہے تو ، مواصلات کنٹرولر درخواست کرنے والے اسٹیشن کی نشاندہی کرتا ہے اور ایک واقعہ کال تیار کرتا ہے ، جس کا اندازہ 88TK05 کے ذریعہ کیا جاتا ہے اور اسٹیشن . پر بھیج دیا جاتا ہے۔

88TK05 پولنگ کے بعد اسٹیشن ماڈیولز کے ذریعہ فراہم کردہ چکرو یا واقعہ ٹیلیگرام بھیجتا ہے . ٹرانسمیشن 88FT05 کے ذریعے ریموٹ بس . میں ہے۔

تمام ٹیلیگرام کو باضابطہ درستگی اور درستگی کے لئے جانچ پڑتال کی جاتی ہے . مشمولات کی درجہ بندی کریں {{1} اگر کسی غلطی کا پتہ چلتا ہے تو ، ٹیلیگرام کو برقرار رکھا جاتا ہے ، اور 88TK05 اس کے بجائے تشخیصی ٹیلیگرام بھیجتا ہے .

اگلی کال تک ، 88TK05 ماڈیول ٹیلیگرام کے ہر بلاک کو بار بار ٹرانسمیشن کے لئے اسٹیشن سے بھیجے جانے والے ہر بلاک کو بفر کرتا ہے ، اگر مواصلات کے کنٹرولر کو غلط ٹیلیگرام مل جاتا ہے یا اگر بھیجے گئے ٹیلیگرام بالکل . میں نہیں پہنچتا ہے تو

اسٹیشن بس مواصلات
اسٹیشن کے ساتھ ڈیٹا مواصلات ایک متعین پروٹوکول . کی پیروی کرتا ہے
کرنل ، جو 88tk 05. کے ذریعہ کنٹرول کیا جاتا ہے
تمام پروونٹرول اسٹیشن ماڈیول اس پروٹوکول کی پیروی کرتے ہیں۔ اسٹیشن کا کوئی ماڈیول بغیر اجازت کے ڈیٹا کی منتقلی میں فعال طور پر حصہ نہیں لے سکتا .

پروٹوکول کنٹرول بنیادی طور پر درج ذیل افعال پر مشتمل ہے:
ان ماڈیولز کی نشاندہی کرنا جو اسٹیشن بس میں ڈیٹا ٹیلیگرام بھیجنے کے لئے {{1} بھیجنے کے لئے اجازت نامے کی درخواست کرتے ہیں ،

اسٹیشن بس میں ڈیٹا ٹیلیگرام بھیجنے کے لئے ایک وقت میں ایک اسٹیشن ماڈیول کے لئے بھیجنے کا اجازت نامہ جمع کرنا ،

مناسب مشمولات اور باضابطہ درستگی کی جانچ پڑتال کے بعد کسی بھیجے گئے یا موصولہ ڈیٹا ٹیلیگرام کو انبل کرنا یا غیر فعال کرنا ،
اسٹیشن کے اندر سائیکلک وضع کو کنٹرول کرنا:

چکرو موڈ میں ، ایک اسٹیشن سے تعلق رکھنے والے تمام ماڈیولز دیئے جاتے ہیں ، ایک ایک کرکے ، ان کے چکرو ڈیٹا اسٹارٹنگ کو اعلی ترین ماڈیول ایڈریس کے ساتھ بھیجنے کا اجازت نامہ . بھیجنے کا اجازت نامہ اس وقت تک موثر نہیں ہوتا جب تک کہ تمام ڈیٹا . بھیج نہیں جاتا ہے
