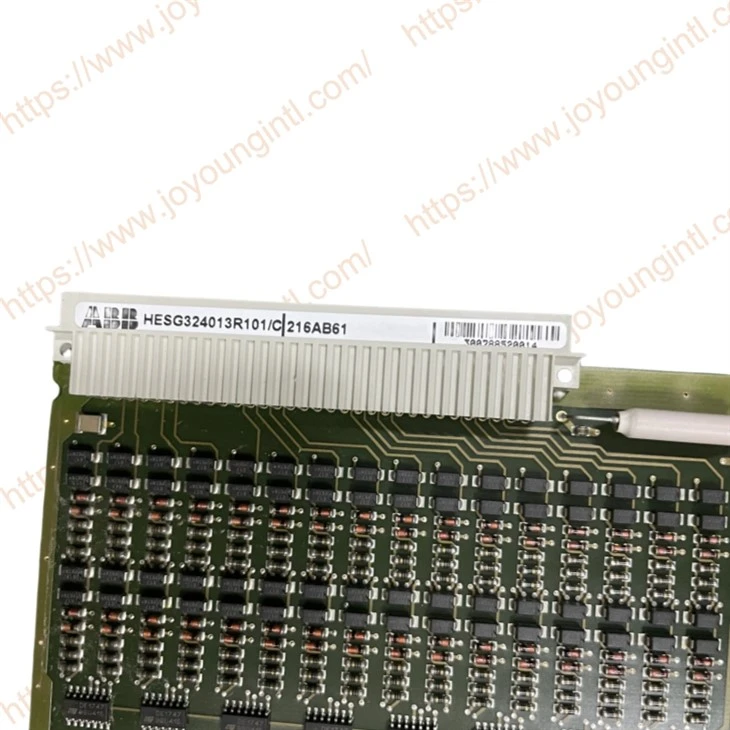

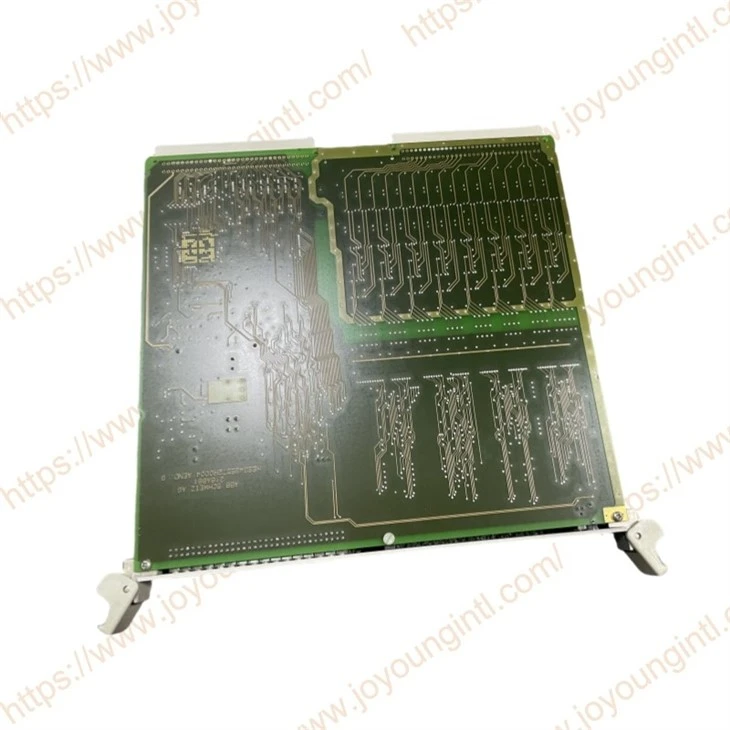

ABB 216AB61 HESG324013R101 بائنری O/P یونٹ

Cho01: اسٹینڈ بائی (عام الارم لائن SML) ؛ عام غلطی سے پاک آپریشن کے دوران متحرک۔

Cho02: کوئی سسٹم کی خرابی (اسٹینڈ بائی سگنل لائن سی کے) ؛ عام آپریشن کے دوران متحرک۔



ایک سسٹم میں دوسرے 216AB61 یونٹ کے تمام 32 O/P چینلز فعال تحفظ کے افعال کے اشاروں کے لئے دستیاب ہیں۔

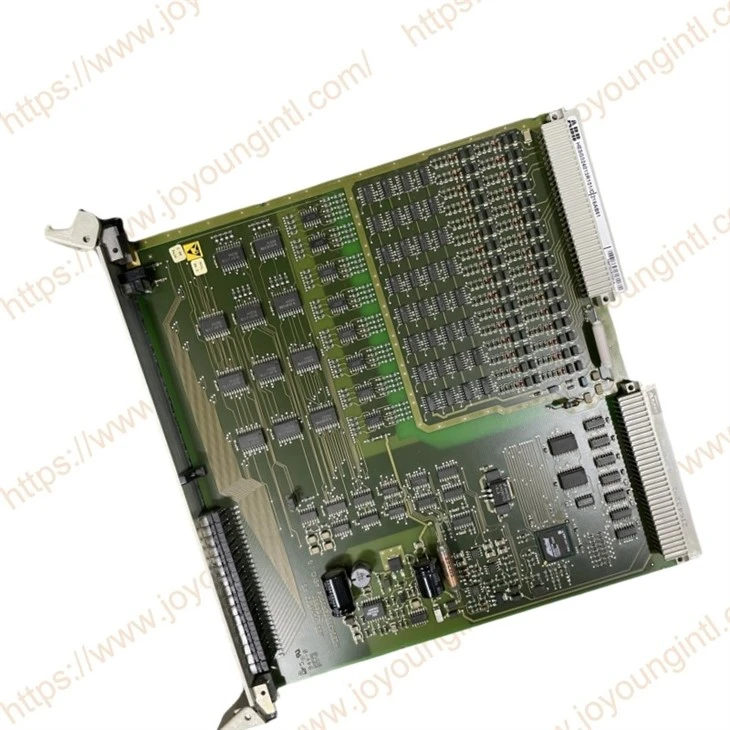

بائنری O/P یونٹ کا سامنے کا نظارہ ، جو ایک پلگ ان یونٹ ہے جس کی چوڑائی 1 معیاری ڈویژن (1T) ہے۔ اندرونی معاون سپلائی وولٹیج 5 V ہے اور 24 V معاون DC سپلائی سے یونٹ کے اندر اخذ کیا گیا ہے۔ یونٹ کے اہم اجزاء یہ ہیں:

ایک بس انٹرفیس

ایک O/P رجسٹر اور O/P مانیٹر

O/P ڈرائیور کے مراحل۔



پی سی بی پر پلگ ان جمپر XJ1 کی پوزیشن اس بات کا تعین کرتی ہے کہ آیا یونٹ کے سسٹم کے الارم سگنل ("سسٹم عیب" اور "اسٹینڈ بائی" سگنلز CHO01 ، CHO02) آپریشنل ہیں یا نہیں۔ انہیں کسی سسٹم کے پہلے O/P یونٹ میں کام کرنا چاہئے۔

یکم 216ab61 (ریک ڈویژن 12 میں): xj1 پوزیشن x 4- x5 میں

دوسرا 216ab61 (ریک ڈویژن 13 میں): xj1 پوزیشن x 3- x4 میں

سگنلنگ چینلز کو 216VC62A یونٹ سے منسلک پورٹ ایبل یوزر انٹرفیس (پی سی) کی مدد سے چالو پروٹیکشن افعال (کنفیگریشن) کے لئے تفویض کیا گیا ہے۔ مخصوص پلانٹ کی تشکیل کے ل plant مخصوص پلانٹ آریگرام کے سیٹ کا حوالہ دیں۔
