مصنوع کا تعارف
140dai75300 ایک مجرد ان پٹ ماڈیول ہے جو شنائیڈر الیکٹرک کے ذریعہ پروگرام قابل منطق کنٹرولرز (PLCs) کے موڈیکن کوانٹم رینج میں استعمال ہوتا ہے۔ صنعتی آٹومیشن ایپلی کیشنز کے لئے ڈیزائن کیا گیا ، یہ ماڈیول مختلف فیلڈ ڈیوائسز جیسے سینسرز ، سوئچز ، اور دیگر آن/آف آلات سے پی ایل سی سسٹم میں ڈیجیٹل ان پٹ سگنلز کے انضمام کی اجازت دیتا ہے۔
تکنیکی وضاحتیں
|
برانڈ |
شنائیڈر |
|
ماڈل |
140dai75300 |
|
حصہ نمبر |
140dai75300 |
|
تفصیل |
مجرد ان پٹ ماڈیول |
|
اصلیت |
فرانس |
|
طول و عرض |
18*13*5 سینٹی میٹر |
|
وزن |
0.3 کلو گرام |
مصنوعات کی تفصیلات
140dai75300 مجرد ان پٹ ماڈیول کلیدی خصوصیات:
فیملی: موڈیکن کوانٹم پی ایل سی سیریز
آدانوں کی تعداد: 32 ڈیجیٹل ان پٹ
ان پٹ وولٹیج: 24 وی ڈی سی
ان پٹ کی قسم: ڈوبنے/سورسنگ
تنہائی: سگنل مداخلت کو روکنے کے لئے ان پٹ اور منطق سرکٹس کے مابین جستی تنہائی۔
ان پٹ خصوصیات:
وولٹیج: 24 وی ڈی سی (برائے نام) ، 20.4V سے 28.8V کی رواداری کی حد کے ساتھ
موجودہ: 7 ایم اے (عام) فی ان پٹ
ان پٹ حد: 15V ڈی سی (آن) ، 5 وی ڈی سی (آف)
ان پٹ فریکوئنسی: 10 کلو ہرٹز تک
140dai75300 مجرد ان پٹ ماڈیول تکنیکی وضاحتیں:
ان پٹ کنفیگریشن: ہر ماڈیول میں 32 مجرد ان پٹ ہوتے ہیں ، جن میں 16 چینلز کے 2 ان پٹ گروپس ہوتے ہیں۔ ہر چینل کو اعلی وشوسنییتا کے لئے آزادانہ طور پر نگرانی کی جاتی ہے۔
وولٹیج کی حد:
آپریشنل رینج: 20.4V سے 28.8V DC
برائے نام ان پٹ وولٹیج: 24 وی ڈی سی
ان پٹ سگنل کی قسم: یہ ماڈیول ڈوبنے (آلہ سے موجودہ) اور سورسنگ (آلہ میں موجودہ) ڈیجیٹل آدانوں دونوں کی حمایت کرتا ہے۔
ان پٹ جواب کا وقت:
آف پر: 10 ایم ایس
آف پر: 10 ایم ایس
کارکردگی:
ڈیٹا کی منتقلی کی شرح: ان پٹ سگنلز کی تیز اور درست پروسیسنگ کو یقینی بناتے ہوئے ، موڈیکن کوانٹم پی ایل سی میں اعلی - اسپیڈ ڈیجیٹل ڈیٹا ٹرانسفر۔
سگنل کنڈیشنگ: شور دبانے کے لئے فلٹرنگ میں تعمیر شدہ - ، جو بجلی کی مداخلت کا شکار صنعتی ماحول میں مستحکم آپریشن کو یقینی بناتا ہے۔
تشخیصی ایل ای ڈی اشارے: ہر ان پٹ میں ان پٹ (آن/آف) کی حیثیت ظاہر کرنے کے لئے ایک منسلک ایل ای ڈی اشارے ہوتا ہے۔ آسان تشخیص اور خرابیوں کا سراغ لگانے کے لئے ایک ماڈیول کی حیثیت بھی موجود ہے۔
رابطہ:
بس مواصلات: ماڈیول موڈیکن کوانٹم پی ایل سی کے ساتھ ایک سرشار اعلی - اسپیڈ بیک پلین مواصلات بس (کوانٹم I/O بس) کے ذریعے بات چیت کرتا ہے۔ یہ ماڈیول اور پی ایل سی سسٹم کے مابین ان پٹ ڈیٹا کا تیزی سے تبادلہ یقینی بناتا ہے۔
موڈبس مطابقت: دوسرے موڈیکن کوانٹم I/O ماڈیولز کی طرح ، 140dai75300 نیٹ ورک انضمام کے لئے Modbus Plus پروٹوکول کے ساتھ مطابقت رکھتا ہے۔

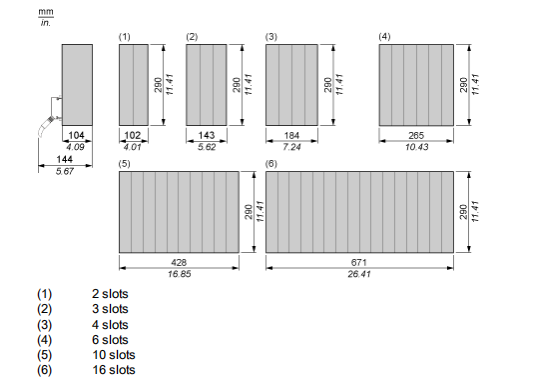

140dai75300 ماڈیولز اور ریک کے مجرد ان پٹ ماڈیول طول و عرض
سوالات
س: کون سے سافٹ ویئر پلیٹ فارم اس ماڈیول کے ساتھ مطابقت رکھتے ہیں؟
A: شنائیڈر 140dai75300 مجرد ان پٹ ماڈیول تین اہم سافٹ ویئر پلیٹ فارمز کے ساتھ مطابقت رکھتا ہے: اتحاد پرو ، پروورکس 32 ، اور تصور۔ یہ پلیٹ فارمز زیادہ وسیع آٹومیشن سسٹم کے اندر موثر پروگرامنگ ، ترتیب اور ماڈیول کے انتظام کو قابل بناتے ہیں۔
س: اس ماڈیول کے لئے تنہائی کی درجہ بندی کیا ہے؟
A: ماڈیول کو گروپوں اور ہر گروپ اور بس کے مابین 1780 VRMs کو الگ تھلگ کرنے کے لئے درجہ بندی کیا گیا ہے ، اس بات کو یقینی بناتا ہے کہ یہ بجلی کے شور یا خلل کے ساتھ ماحول میں بھی محفوظ اور قابل اعتماد طریقے سے کام کرسکتا ہے۔
س: ماڈیول کے ذریعہ کس قسم کا سگنلنگ فراہم کیا جاتا ہے؟
A: ماڈیول میں ایکٹو بس مواصلات (گرین) ، بیرونی غلطی کا پتہ لگانے کا اشارے (سرخ) ، اور 32 ان پٹ چینلز میں سے ہر ایک کے لئے انفرادی سبز ایل ای ڈی کے لئے ایل ای ڈی اشارے شامل ہیں۔ اس سے ماڈیول کی حیثیت اور کارکردگی کی آسانی سے نگرانی کی جاسکتی ہے۔
