مصنوع کا تعارف

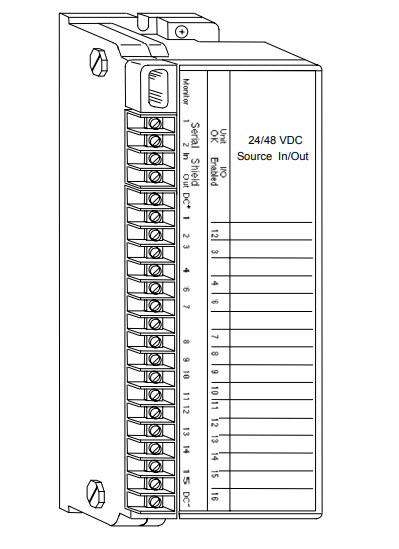

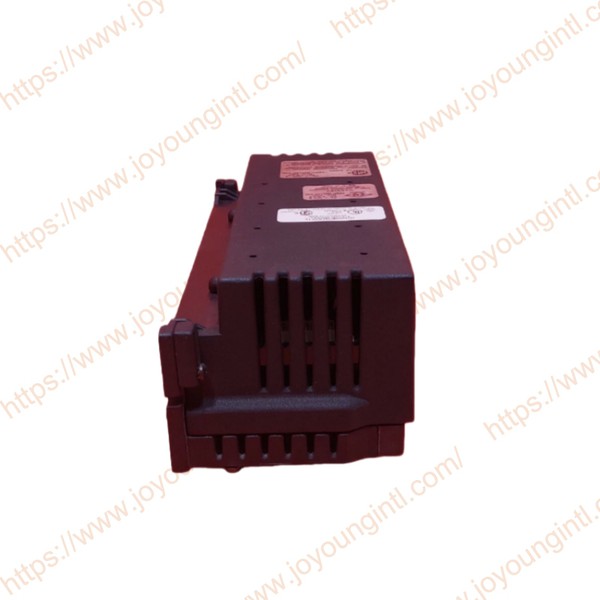

IC660BBD021 ایک 24/48VDC موجودہ - GE Fanuc Junius I/O سیریز سے ڈوبنے والے ان پٹ/آؤٹ پٹ ماڈیول ہے۔ بلاک ہمیشہ اپنے معیاری تشخیصی چیکوں کے علاوہ دو کنفیگریبل آؤٹ پٹ تشخیص کرتا ہے۔ بلاک ہینڈ ہیلڈ مانیٹر کو تمام خرابیوں کی اطلاع دیتا ہے اور مناسب اصلاحی کارروائی کرتا ہے۔
تکنیکی وضاحتیں
|
تیاری |
جنرل الیکٹرک (جی ای) |
|
ماڈل |
IC660BBD021 |
| حصہ نمبر | IC660BBD021 |
|
تفصیل |
بلاک 24/48VDC سنک I/O 16 سرکٹس ، 3 وائر سینسر مطابقت پذیر |
|
اصلیت |
USA |
|
طول و عرض |
23*9*10 سینٹی میٹر |
|
وزن |
1.8 کلو گرام |
مصنوعات کی تفصیلات
IC660BBD021 بلاک 24/48VDC سنک I/O 16 سرکٹس ، 3 وائر سینسر ہم آہنگ۔) آؤٹ پٹ کے لئے ، ایف اے میں ناکام سوئچ کی اطلاع دی جاتی ہے اگر سرکٹ کی سوئچ اسٹیٹ اس کی کمانڈ والی ریاست کی طرح نہیں ہے۔ بلاک ناکام سرکٹ کی نشاندہی کرنے والا ایک ناکام سوئچ پیغام بھیجتا ہے۔ سرکٹ کی منطق کی حالت بند ہے۔ اگر آؤٹ پٹ سوئچ شارٹ (یا بند) ناکام ہوچکا ہے تو ، جب بلاک آؤٹ پٹ ریاست کو چھوڑ دیتا ہے تو موجودہ بہاؤ میں خلل نہیں پڑتا ہے۔ مسئلے کو حل کرنے کے لئے بلاک سے بیرونی کارروائی لازمی ہے۔
آؤٹ پٹ اسٹیٹ سے آزاد کئی اضافی سوئچ غلطیوں کا پتہ چلا اور ان پٹ اور آؤٹ پٹ - تشکیل شدہ سرکٹس دونوں پر ناکام سوئچ غلطیوں کے طور پر بتایا گیا ہے۔ مثالوں میں بلاک کے داخلی مائکرو پروسیسر کے ساتھ مواصلات کا نقصان اور بجلی کی فراہمی کی کچھ غلطیاں شامل ہیں۔ نوٹ کریں کہ جی ایم آر ایپلی کیشنز میں ، ناکام سوئچ مختلف طریقے سے کام کرتا ہے۔ تفصیلات کے لئے GMR صارف کا دستی دیکھیں۔
کیٹلاگ نمبر:
| 24/48 VDC 16 سرکٹ ماخذ I/O بلاک | IC66*BBD020 |
| صرف ٹرمینل اسمبلی | IC66*TSD020 |
| صرف الیکٹرانکس اسمبلی | IC66*EBD020 (بلاک IC66*BBD022 کی طرح ہی) |
| 24VDC ماخذ 16 سرکٹ ماخذ I/O بلاک | IC66*BBD022 |
| صرف ٹرمینل اسمبلی | IC66*TBD022 |
| صرف الیکٹرانکس اسمبلی | IC66*EBD020 (بلاک IC66*BBS020 کی طرح) |
| 24/48VDC 16 سرکٹ سنک I/O بلاک | IC66*BBD021 |
| صرف ٹرمینل اسمبلی | IC66*TSD021 |
| صرف الیکٹرانکس اسمبلی | IC66*EBD021 (بلاک IC66*BBD023 کی طرح) |
| 24VDC 16 سرکٹ سنک I/O بلاک | IC66*BBD023 |
| صرف ٹرمینل اسمبلی | IC66*TBD023 |
| صرف الیکٹرانکس اسمبلی | IC66*EBD021 (بلاک IC66*BBD021 کی طرح |
ان پٹ کی وضاحتیں:
| معیاری ان پٹ کے لئے ، DC - سے متعلق وولٹیج | ماخذ بلاکس | سنک بلاکس | |
| ان پٹ پر | 24 وی ڈی سی سپلائی | 16-24 وی ڈی سی | 0-8 وی ڈی سی |
| 48 وی ڈی سی سپلائی* | 32-48 VDC * | 0-16 وی ڈی سی* | |
| ان پٹ آف | 24 وی ڈی سی سپلائی | 0-7 وی ڈی سی | 17-24 وی ڈی سی |
| 48 وی ڈی سی سپلائی* | 0-14 وی ڈی سی* | 34-48 VDC* | |
| ان پٹ پروسیسنگ کا وقت (عام) | 5.6K OHMS (24/48V) ، 1.8K OHMS (24V) | ||
| ان پٹ مائبادا (عام) | 1.7ms (نیز منتخب فلٹر میں تاخیر) | ||
| منتخب ان پٹ فلٹر اوقات | 5-100ms | ||
| ان پٹ تشخیص | کھلی تار ، اوورٹیمپ۔ ناکام سوئچ | ||
آؤٹ پٹ کی وضاحتیں:
| آؤٹ پٹ موجودہ (مستحکم حالت) | 2 AMPs فی سرکٹ |
| زیادہ سے زیادہ inrush موجودہ | 10 ایم پی ایس 10 ایم ایس تک |
| بلاک آؤٹ پٹ موجودہ | 35 ڈگری پر 15 AMP |
| آؤٹ پٹ آف رساو کرنٹ | 1.0 ایم اے |
| زیادہ سے زیادہ سوئچنگ فریکوئنسی | ایک بار فی سیکنڈ (اعلی inrush موجودہ) |
| تاخیر (زیادہ سے زیادہ) پر آؤٹ پٹ ٹرن - | 1 ایم ایس |
| آؤٹ پٹ وولٹیج ڈراپ | 2.0 وولٹ زیادہ سے زیادہ 2 AMPs inrush پر |
| کم سے کم تجویز کردہ بوجھ | بغیر کسی بوجھ کے 50 ایم اے |
| آؤٹ پٹ تشخیص | شارٹ سرکٹ ، اوورلوڈ ، کوئی بوجھ نہیں ، ناکام سوئچ ، اوورٹیمپریٹری |
