مصنوع کا تعارف
تکنیکی وضاحتیں
|
تیاری |
جنرل الیکٹرک (جی ای) |
|
ماڈل |
IC670MDL740 IC670MDL241 |
| حصہ نمبر | IC670MDL740 IC670MDL241 |
|
تفصیل |
ان پٹ اور آؤٹ پٹ ماڈیول |
|
اصلیت |
USA |
|
طول و عرض |
12*12*8 سینٹی میٹر |
|
وزن |
0.55 کلو گرام |
مصنوعات کی تفصیلات

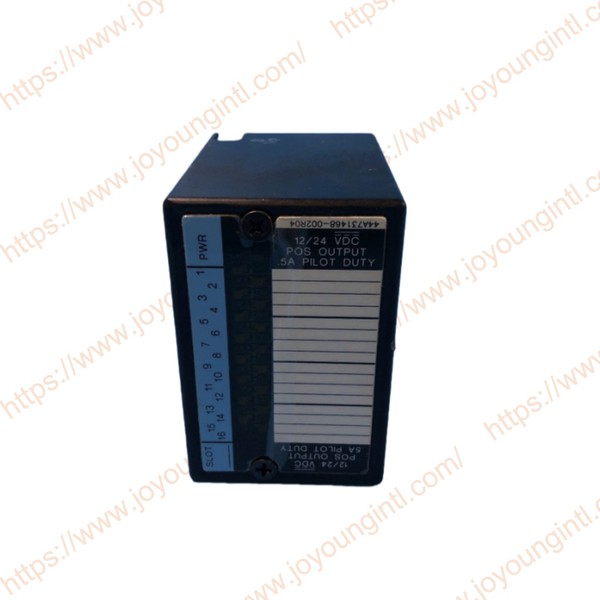

12/24 وی ڈی سی مثبت آؤٹ پٹ ماڈیول (IC670MDL740) 16 مجرد نتائج کا ایک ہی گروپ مہیا کرتا ہے۔ نتائج مثبت منطق یا سورسنگ - قسم کے نتائج ہیں۔ وہ بوجھ کو ڈی سی سپلائی کے مثبت پہلو پر تبدیل کرتے ہیں ، اور اس طرح بوجھ کو موجودہ سپلائی کرتے ہیں۔
بجلی کے ذرائع: جو بجلی خود ماڈیول چلاتی ہے وہ بس انٹرفیس یونٹ میں بجلی کی فراہمی سے آتی ہے۔ ڈی سی پاور کا ایک بیرونی ذریعہ سوئچ کے لئے فراہم کرنا ضروری ہے جو بوجھ کو طاقت دیتے ہیں۔ ماڈیول کے اندر ، بیرونی بجلی کی فراہمی 5A فیوز سے منسلک ہے۔ آپریشن کے دوران ، ماڈیول اس طاقت کی نگرانی کرتا ہے تاکہ یہ یقینی بنایا جاسکے کہ یہ 9.8VDC سے اوپر ہے۔ اگر نہیں تو ، بس انٹرفیس یونٹ کے ذریعہ اس کی غلطی کی ترجمانی کی جاتی ہے۔
ایل ای ڈی: انفرادی ایل ای ڈی (منطق کی طرف) ، ماڈیول ٹاپ کے شفاف حصے کے ذریعے دکھائی دیتی ہے ، ہر آؤٹ پٹ کی آن/آف کی حیثیت کی نشاندہی کرتی ہے۔ جب فیلڈ اور بیک پلین کی طاقت موجود ہوتی ہے اور ماڈیول فیوز اڑا نہیں جاتا ہے تو پی ڈبلیو آر ایل ای ڈی جاری ہے۔
میزبان انٹرفیس: اس ماڈیول کے لئے ذہین پروسیسنگ بس انٹرفیس یونٹ یا سسٹم میں کہیں اور انجام دی جاتی ہے۔ اس میں آؤٹ پٹ ڈیفالٹ اور فالٹ رپورٹنگ جیسی خصوصیات کی تشکیل شامل ہے۔ ماڈیول میں مجرد آؤٹ پٹ ڈیٹا کے 16 بٹس (دو بائٹس) ہیں۔ میزبان اور/یا مقامی پروسیسر سے اس آؤٹ پٹ ڈیٹا کو حاصل کرنے کے لئے بس انٹرفیس یونٹ کی ضرورت ہے۔
ماڈیول کی وضاحتیں:
| ماڈیول کی خصوصیات | |
| صارف ان پٹ وولٹیج | 10 - 30VDC ، 24VDC برائے نام ، 4A زیادہ سے زیادہ |
| آؤٹ پٹ وولٹیج کی حد | 9.2 وی ڈی سی سے 29.5 وی ڈی سی |
| آؤٹ پٹ کرنٹ |
0.5 AMP زیادہ سے زیادہ فی پوائنٹ 4 AMP زیادہ سے زیادہ فی ماڈیول |
| فی ماڈیول کے نتائج | 16 |
| اشارے |
منطق کی طرف ایل ای ڈی ہر آؤٹ پٹ کی حیثیت پر/آف کی نشاندہی کرتی ہے۔ 9.8vdc سے نیچے اڑا ہوا فیوز فالٹ اور صارف کی فراہمی۔ |
| تنہائی: صارف ان پٹ ٹو منطق ، صارف ان پٹ ٹو فریم گراؤنڈ ، گروپ ٹو گروپ | 250 VAC مسلسل ، 1500 VAC 1 منٹ کے لئے۔ کسی گروپ میں انفرادی نکات کے مابین کوئی تنہائی نہیں۔ |
| موجودہ بس انٹرفیس یونٹ بجلی کی فراہمی سے تیار کیا گیا ہے | 111 ایم اے زیادہ سے زیادہ |
| آؤٹ پٹ خصوصیات | |
| inrush موجودہ | 100ms کے لئے زیادہ سے زیادہ 2A (دیکھیں inrush اور مستحکم ریاست کی درجہ بندی آریھ) |
| زیادہ سے زیادہ بوجھ موجودہ (مزاحم) | 10 VDC سے 30 VDC تک 0.5 AMP |
| کم سے کم بوجھ موجودہ | 1 ایم اے فی پوائنٹ |
| آؤٹ پٹ وولٹیج ڈراپ | 0.5 وولٹ زیادہ سے زیادہ |
| آؤٹ پٹ رساو موجودہ | 0.5 ایم اے 30 وی ڈی سی پر |
| جواب کا وقت - آن | 0.5a مزاحم بوجھ کے ساتھ زیادہ سے زیادہ 200µs |
| جواب کا وقت - آف | 0.5a مزاحم بوجھ کے ساتھ زیادہ سے زیادہ 200µs |
| تحفظ (ہر آؤٹ پٹ) | فیوز: میٹرک 5 x 20 ملی میٹر - 5 ایم پی ، 250 وی ، سست اداکاری تمام آؤٹ پٹ کے لئے عام |

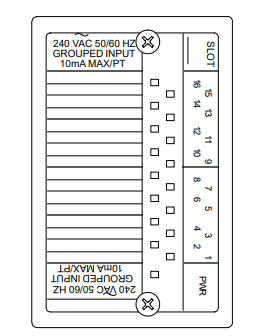

240VAC ان پٹ ماڈیول (IC670MDL241) ہر ایک 8 مجرد آدانوں کے دو الگ تھلگ گروپس مہیا کرتا ہے۔
بجلی کے ذرائع: جو بجلی خود ماڈیول چلاتی ہے وہ بس انٹرفیس یونٹ میں بجلی کی فراہمی سے آتی ہے۔ ان پٹ آلات کے ہر الگ تھلگ گروپ کو بجلی فراہم کرنے کے لئے ایک علیحدہ بیرونی 240VAC سپلائی کی ضرورت ہے۔ ماڈیول ان پٹ 0 VAC سے 265 VAC تک وولٹیج کی سطح کا جواب دیتے ہیں۔
ایل ای ڈی: انفرادی منطق - سائیڈ ایل ای ڈی ، ماڈیول ٹاپ کے شفاف حصے کے ذریعے دکھائی دیتی ہے ، ہر ان پٹ کی آن/آف کی حیثیت کی نشاندہی کرتی ہے۔ جب فیلڈ اور بیک پلین کی طاقت موجود ہوتی ہے تو پی ڈبلیو آر ایل ای ڈی جاری ہے۔
میزبان انٹرفیس: اس ماڈیول کے لئے ذہین پروسیسنگ بس انٹرفیس یونٹ یا سسٹم میں کہیں اور انجام دی جاتی ہے۔ اس میں ان پٹ ڈیفالٹس اور فالٹ رپورٹنگ جیسی خصوصیات کی تشکیل شامل ہے۔ ماڈیول میں 8 بٹس (ایک بائٹ) مجرد ان پٹ ڈیٹا ہے۔ میزبان اور/یا مقامی پروسیسر کو یہ ان پٹ ڈیٹا فراہم کرنے کے لئے بس انٹرفیس یونٹ کی ضرورت ہے۔
ماڈیول آپریشن: مزاحم کاروں اور کیپسیٹرز کا ایک نیٹ ورک ان پٹ حد کو قائم کرتا ہے اور ان پٹ فلٹرنگ فراہم کرتا ہے۔ اوپٹوسولیٹر فیلڈ ان پٹ اور ماڈیول کے منطق کے اجزاء کے مابین تنہائی فراہم کرتے ہیں۔ تمام 16 آدانوں کے ڈیٹا کو ڈیٹا بفر میں رکھا جاتا ہے۔ ماڈیول کے سرکٹ ایل ای ڈی اس ڈیٹا بفر میں 16 ان پٹ کی موجودہ ریاستوں کو دکھاتے ہیں۔ متوازی - to - Seri Al کنورٹرز ڈیٹا بفر سے ان پٹ ڈیٹا کو بس انٹرفیس یونٹ کے ذریعہ درکار سیریل فارمیٹ میں تبدیل کرتے ہیں۔
