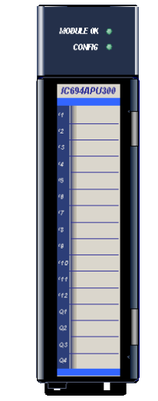

IC694APU300 ہائی اسپیڈ کاؤنٹر ماڈیول

ہائی اسپیڈ کاؤنٹر میں مجرد ان پٹ میموری (٪ i) کے 16 بٹس ، ینالاگ ان پٹ میموری (٪ AI) کے 15 الفاظ ، اور سی پی یو میں مجرد آؤٹ پٹ میموری (٪ Q) کے 16 بٹس . استعمال کرتے ہیں۔ تیز رفتار کاؤنٹر کو ترتیب دیا جاسکتا ہے:

▪4 ایک جیسی ، آزاد سادہ کاؤنٹرز

▪2 ایک جیسی ، آزاد ، زیادہ پیچیدہ کاؤنٹر

complex1 پیچیدہ کاؤنٹر

دو گرین ایل ای ڈی ماڈیول کی آپریٹنگ حیثیت اور کنفیگریشن پیرامیٹرز کی حیثیت کی نشاندہی کرتے ہیں . اضافی ماڈیول کی خصوصیات میں شامل ہیں:

▪12 مثبت منطق (ماخذ) ان پٹ کے ساتھ ان پٹ وولٹیج کی حد کے ساتھ 5 VDC یا 10 سے 30 VDC کا انتخاب

positive4 مثبت منطق (ماخذ) آؤٹ پٹ

each ہر کاؤنٹر کے لئے فی ٹائم بیس رجسٹر کے حساب سے

inter داخلی ماڈیول تشخیص

field ایک فیلڈ وائرنگ کے لئے ہٹنے والا ٹرمینل بورڈ

ان پٹ کو کاؤنٹ سگنلز ، سمت ، غیر فعال ، کنارے حساس اسٹروب ، اور پری لوڈ ان پٹ کے طور پر استعمال کیا جاسکتا ہے ، جو صارف کے ذریعہ منتخب کردہ کاؤنٹر کی قسم پر منحصر ہے . آؤٹ پٹ کو اشارے کی روشنی ، سولینائڈز ، ریلے اور دیگر آلات . کو چلانے کے لئے استعمال کیا جاسکتا ہے۔

ماڈیول کے لئے پاور بیک پلین کی 5VDC بس . سے ان پٹ اور آؤٹ پٹ آلات کے لئے پاور ذرائع سے صارف کے ذریعہ یا بجلی کی فراہمی کے +24 VDC کو الگ تھلگ آؤٹ پٹ کے ذریعہ فراہم کیا جانا چاہئے۔ سطح .

لیبل پر نیلے رنگ کے بینڈوں سے پتہ چلتا ہے کہ اے پی یو 300 ایک کم وولٹیج ماڈیول ہے . اس ماڈیول کو کسی بھی I/O سلاٹ میں RX3i سسٹم . میں نصب کیا جاسکتا ہے۔
