پروڈکٹ کا جائزہ
دیIC693BEM331ایک جینیئس بس کنٹرولر ماڈیول ہے جسے GE Fanuc نے سیریز 90-30 PLC سسٹم میں ایک ضروری کمیونیکیشن ماڈیول کے طور پر کام کرنے کے لیے تیار کیا ہے۔ ماڈیول سیریز 90-30 PLC کو جینیئس I/O سیریل بس سے جوڑتا ہے تاکہ تیز رفتار ڈیٹا کمیونیکیشن اور ریموٹ I/O آلات کا کنٹرول پیش کیا جا سکے۔
پروڈکٹ کے پیرامیٹرز
|
مینوفیکچرنگ |
جی ای |
|
ماڈل |
IC693BEM331 |
|
تفصیل |
جینیئس بس کنٹرولر
|
| پروڈکٹ سیریز | سیریز 90-30 |
| مواصلاتی پروٹوکول | جینیئس I/O بس |
| تنصیب کا طریقہ | PLC ریک سلاٹس کی تنصیب |
|
اصل |
USA |
|
طول و عرض |
30*25*5 سینٹی میٹر |
|
وزن |
0.55 کلوگرام |
پروڈکٹ کی تفصیلات
سیریز 90-30 جینیئس بس کنٹرولر (نمبرIC693BEM331) سیریز 90-30 PLC اور جینیئس I/O سیریل بس کے درمیان انٹرفیس فراہم کرتا ہے۔ GBC جینیئس I/O بس پر 31 ڈیوائسز کے لیے 128 بائٹس تک کا کنٹرول ڈیٹا وصول اور منتقل کرتا ہے۔ ایک جینیئس بس کنٹرولر کام کر سکتا ہے:
جینیئس بلاکسمجرد، اینالاگ، اور خاص-مقصد والے فیلڈ آلات کی وسیع رینج کو انٹرفیس فراہم کریں۔ نوٹ کریں کہ GCM اور GCM+ ماڈیول پہلے بیان کیے گئے ہیں۔ جینیئس بلاکس کو کنٹرول نہیں کر سکتے۔
دور دراز کے قطرے، جو RemoteI/0 سکینر ماڈیولز کے ذریعے بس میں انٹرفیس کردہ سیریز 90-70 1/0 ریک پر مشتمل ہے۔ ان میں سے ہر ایک قطرے میں سیریز 90-70 مجرد اور اینالاگ 1/0 ماڈیولز کا کوئی بھی مرکب ہو سکتا ہے، جو 128 بائٹس ان پٹ ڈیٹا اور 128 بائٹس آؤٹ پٹ ڈیٹا فراہم کرتا ہے۔
فیلڈ کنٹرول I/O اسٹیشن،جو بس انٹرفیس یونٹ (BlU) اور آٹھ اضافی فیلڈ کنٹرول ماڈیولز پر مشتمل ہے۔ ماڈیول I/O اسٹیشن کے لیے ذہین پروسیسنگ، 1/0 اسکیننگ، اور فیچر کنفیگریشن فراہم کرتا ہے۔
جینئس ہینڈ-ہیلڈ مانیٹر (HHM)، جو ایک پورٹیبل ڈیوائس ہے جسے مستقل طور پر نصب بھی کیا جاسکتا ہے۔ HHM بلاک سیٹ اپ، ڈیٹا کی نگرانی، اور تشخیص کے لیے ایک آسان آپریٹر انٹرفیس فراہم کرتا ہے۔
متعدد میزبانڈیٹاگرام اور گلوبل ڈیٹا کا استعمال کرتے ہوئے مواصلات کے لیے۔

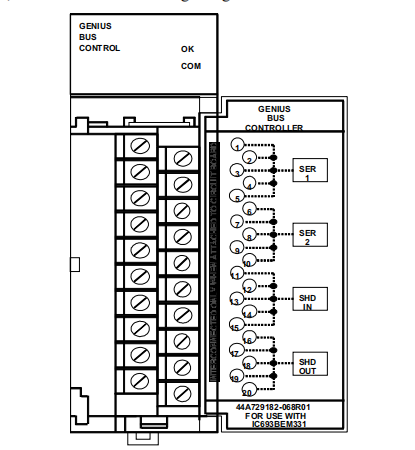

جینیئس بس کنٹرولر ماڈیول
عام درخواست کے منظرنامے۔
کا مشترکہ نظام فن تعمیرIC693BEM331مندرجہ ذیل ہے:
PLC CPU
↓
IC693BEM331
↓
جینیئس بس
↓
ریموٹ I/O ماڈیول
اس فریم ورک کے تحت:
PLC منطق کو کنٹرول کرنے کا ذمہ دار ہے۔
جینیئس نیٹ ورک سائٹ پر-مواصلات کا ذمہ دار ہے۔
I/O ڈیوائس سگنل کے حصول کے لیے ذمہ دار ہے۔
صنعتی آٹومیشن کنٹرول:
مجرد I/O ڈیوائسز کو جوڑنا: سولینائیڈ والوز، موٹر اسٹارٹرز، حد سوئچ وغیرہ۔
اینالاگ I/O ڈیوائسز کو جوڑنا: پریشر ٹرانسمیٹر، ٹمپریچر سینسرز، فلو میٹر وغیرہ۔
خصوصی-مقصد فیلڈ ڈیوائسز کو جوڑنا
تقسیم شدہ I/O نظام:
ریموٹ I/O برانچ کے ساتھ بات چیت کرنا (ریموٹ I/O سکینر ماڈیول کے ذریعے سیریز 90-70 I/O ریک سے منسلک)
فیلڈ کنٹرول I/O اسٹیشن (بس انٹرفیس یونٹ کے ذریعے منسلک، 8 اضافی فیلڈ کنٹرول ماڈیولز تک کی حمایت کرتا ہے)
جینیئس ہینڈ ہیلڈ مانیٹر (ہینڈ-ہیلڈ مانیٹر)
سسٹم انضمام:
میزبان (میزبان) سسٹم کے ساتھ ڈیٹا کا تبادلہ
بڑے پیمانے پر تقسیم شدہ کنٹرول سسٹم بنانا-
تنصیب اور بحالی کے نوٹس
ماحولیاتی تقاضے:
پانی، ضرورت سے زیادہ نمی، اور انتہائی درجہ حرارت کے حالات سے براہ راست رابطے سے بچنے کے لیے حفاظتی دیوار کے اندر نصب کرنے کی سفارش کی جاتی ہے۔
تحفظ کا درجہ: IP20۔ صنعتی کنٹرول کابینہ میں تنصیب کے لیے موزوں ہے۔
ترتیب کا طریقہ:
ماڈیول کنفیگریشن کو GE Fanuc ہینڈ-ہیلڈ مانیٹر کا استعمال کرتے ہوئے انجام دیا جا سکتا ہے۔
Logicmaster 90 سافٹ ویئر کا استعمال کرتے ہوئے سسٹم پروگرامنگ کی جا سکتی ہے۔
دیکھ بھال کے تقاضے:
سرکٹ کی دیکھ بھال اہل پیشہ ور افراد کے ذریعہ کی جانی چاہئے۔
غلط وائرنگ یا آپریشن سامان کی خرابی، املاک کو نقصان، یا ذاتی چوٹ کا سبب بن سکتا ہے۔
انسٹال کرتے وقتIC693BEM331عام طور پر درج ذیل اقدامات پر عمل کرنا ضروری ہے:
PLC سسٹم کی پاور سپلائی بند کر دیں۔
ماڈیول کو سیریز 90-30 ریک کے عمودی سلاٹ میں داخل کریں۔
جینیئس بس کیبل کو جوڑیں۔
آلہ کا پتہ ترتیب دیں۔
Logicmaster 90 یا Proficy سافٹ ویئر کا استعمال کرتے ہوئے سسٹم کنفیگریشن کو انجام دیں۔
کنفیگریشن مکمل ہونے کے بعد، PLC جینیئس نیٹ ورک کے ذریعے ریموٹ ڈیوائسز کے ساتھ بات چیت کر سکتا ہے۔
عام خرابیاں
- مواصلات کی ناکامی
وجہ:
جینیئس بس کیبل خراب ہے۔
نوڈ ایڈریس تنازعہ
ٹرمینل مزاحمت کو صحیح طریقے سے ترتیب نہیں دیا گیا ہے۔
حل:
وائرنگ چیک کریں۔
ڈیوائس کا پتہ چیک کریں۔
نیٹ ورک کو دوبارہ ترتیب دیں۔
- غیر معمولی اشارے کی روشنی
ٹھیک ہے، لائٹ آن نہ ہونا اس بات کی نشاندہی کر سکتا ہے:
ماڈیول کو مناسب بجلی کی فراہمی نہیں مل رہی ہے۔
ماڈیول کو نقصان پہنچا
COMM OK روشنی غیر معمولی ہونے کی نشاندہی کر سکتی ہے:
نیٹ ورک مواصلات میں خلل پڑا ہے۔ جینیئس ڈیوائس آف لائن ہے۔
