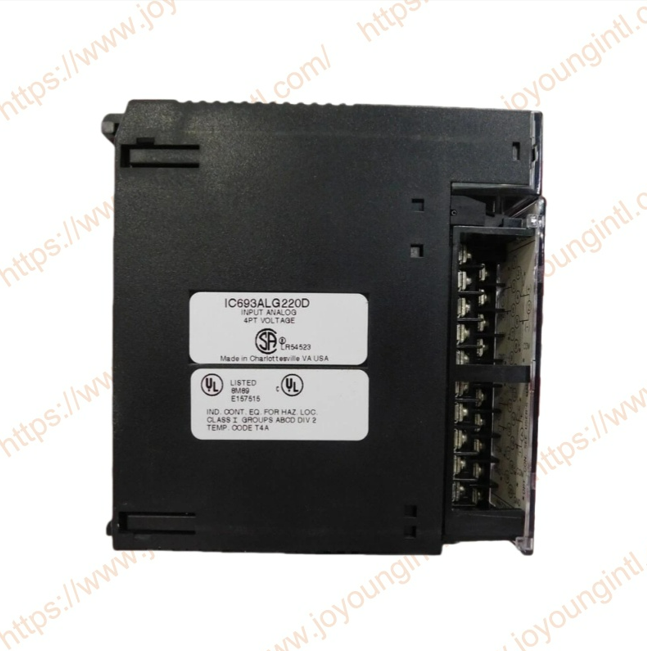

GE IC693ALG220 ینالاگ وولٹیج ان پٹ ماڈیول

IC693ALG 220 4- چینل ینالاگ وولٹیج ان پٹ ماڈیول سیریز 90-30 پروگرام قابل منطق کنٹرولر چار ان پٹ چینلز مہیا کرتا ہے ، ہر ایک آپ کی ایپلی کیشن کے ذریعہ مطلوبہ استعمال کے ل a ڈیجیٹل سگنل میں ینالاگ ان پٹ سگنل کو ڈیجیٹل سگنل میں تبدیل کرنے کی صلاحیت رکھتا ہے۔ ینالاگ وولٹیج ان پٹ ماڈیول 10 کی حد میں آدانوں کو +10 وولٹ میں تبدیل کرنے کی صلاحیت رکھتا ہے۔ چار چینلز میں سے ہر ایک کے لئے تبادلوں کی رفتار ایک ملی سیکنڈ ہے۔ یہ کسی بھی چینل کو چار ملی سیکنڈ کی تازہ کاری کی شرح فراہم کرتا ہے۔

IC693ALG220 خصوصیات:

ماڈیول میں ایک محدود موجودہ ان پٹ موڈ بھی فراہم کیا گیا ہے۔ صارف پر ایک جمپر فراہم کیا جاتا ہے
ہر چینل کے لئے ٹرمینل کنیکٹر ، جو داخلی 250 اوہم شنٹ کو مربوط کرنے کے لئے استعمال ہوسکتا ہے
سرکٹ میں ریزسٹر۔ شینٹ ریزسٹر مؤثر طریقے سے –40 سے +40 ایم اے موجودہ ان پٹ فراہم کرتا ہے
حد تاہم ، ان پٹ موجودہ عام طور پر خود سے زیادہ نہیں ہونا چاہئے تاکہ خود سے - ہیٹنگ سے بچا جاسکے
ان پٹ ریزسٹر اور درستگی کے اسی نقصان کا۔ A 4 سے 20 ایم اے ان پٹ a کے مساوی ہے
وولٹیج ان پٹ ماڈیول میں 1 سے 5 وولٹ ان پٹ ؛ لہذا ، 4 سے 20 ایم اے ان پٹ کی قرارداد
سگنل تقریبا 10 بٹس بائنری ہے (1024 میں 1 حصہ)۔ قرارداد میں اضافہ کیا جاسکتا ہے
تقریبا 11 بٹس (2048 میں 1 حصہ) کی جگہ پر صحت سے متعلق 250 اوہم ریزسٹر کا استعمال کرکے
جمپر ریزسٹر کی وجہ سے وولٹیج ان پٹ ماڈیول 4 سے 20 ایم اے ان پٹ کو 2 سے 10 وولٹ کے طور پر دیکھنے کا سبب بنتا ہے۔
ماڈیول کے لئے بنیادی طاقت کا منبع الگ تھلگ +24 VDC بجلی سے حاصل کیا گیا ہے
پی ایل سی بجلی کی فراہمی کے ذریعہ۔ اس وولٹیج کو ماڈیول کے لئے آپریٹنگ وولٹیج تیار کرنے کے لئے انورٹر/ریگولیٹر کے ذریعے روٹ کیا جاتا ہے۔ یہ ماڈیول PLC بجلی کی فراہمی کے +5 VDC آؤٹ پٹ سے 27 ایم اے بھی استعمال کرتا ہے۔ ماڈیول کے فیسپلیٹ کے اوپری حصے میں ایل ای ڈی جاری ہے جب ماڈیول کی بجلی کی فراہمی چل رہی ہے۔ ماڈیول آپٹیکل تنہائی کے ذریعہ فیلڈ وائرنگ اور بیک پلین کے مابین بیرونی طور پر پیدا ہونے والے شور کی برقی تنہائی فراہم کرتا ہے۔ کیپسیٹو لوڈنگ اور شور کو کم سے کم کرنے کے ل the ، ماڈیول سے تمام فیلڈ کنکشن کو مڑے ہوئے ، ڈھال والے آلہ سازی کیبل کی اچھی جماعت کا استعمال کرتے ہوئے وائرڈ ہونا چاہئے۔ ڈھالوں کو COM یا GND میں سے کسی ایک سے منسلک کیا جاسکتا ہے۔ COM کنکشن عام تک رسائی فراہم کرتا ہے
ماڈیول میں ینالاگ سرکٹری۔ GND کنکشن بیس پلیٹ (فریم گراؤنڈ) تک رسائی فراہم کرتا ہے۔ یہ ماڈیول سیریز 90-30 PLC سسٹم میں 5 یا 10-سلاٹ بیس پلیٹ کے کسی بھی I/O سلاٹ میں نصب کیا جاسکتا ہے۔

IC693ALG220 ینالاگ وولٹیج ان پٹ بلاک ڈایاگرام

ینالاگ وولٹیج ان پٹ ماڈیول - IC693ALG220 کے لئے وضاحتیں
