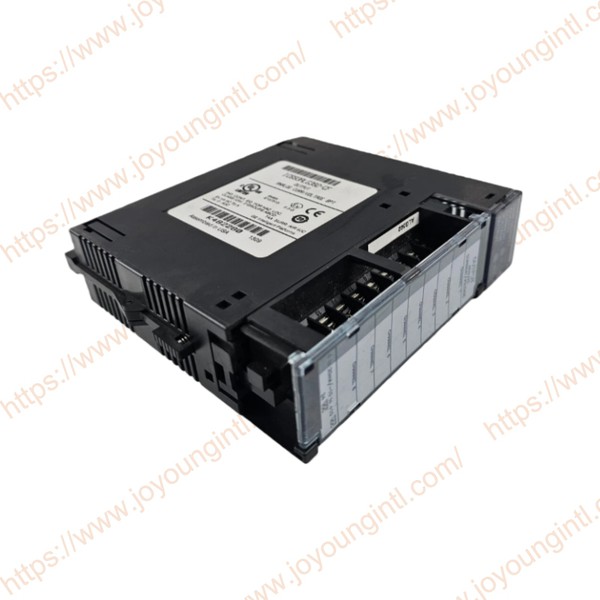

IC693ALG392 GE Fanuc ینالاگ آؤٹ پٹ ماڈیول

IC694ALG 392 8- چینل ینالاگ موجودہ وولٹیج آؤٹ پٹ ماڈیول موجودہ یا وولٹیج آؤٹ پٹ کے ساتھ آٹھ سنگل - ختم شدہ آؤٹ پٹ چینلز فراہم کرتا ہے۔ ہر ینالاگ آؤٹ پٹ چینل دو موجودہ آؤٹ پٹ حدود یا دو وولٹیج آؤٹ پٹ حدود فراہم کرنے کی صلاحیت رکھتا ہے۔ ہر چینل کو انفرادی طور پر آپ کی درخواست کے لئے مطلوبہ آؤٹ پٹ رینج کے لئے تشکیل دیا جاسکتا ہے۔ ماڈیول کوئی جمپر نہیں ہے یا ترتیب کے لئے سوئچ کرتا ہے۔
تمام حدود کو یا تو لاجکاسٹر 90 - 30/20/مائیکرو کنفیگریٹر فنکشن یا کلیمپلیسیٹی کنٹرول پروگرامنگ سافٹ ویئر کنفیگریٹر فنکشن ، یا سیریز 90-30 ہاتھ سے پکڑے ہوئے پروگرامر کا استعمال کرتے ہوئے تشکیل دیا جاسکتا ہے۔ پہلے سے طے شدہ حد 0 سے +10 وولٹ ہے۔ ترتیب دینے والا موجودہ اور وولٹیج آؤٹ پٹ کی حدیں ہیں۔

IC693ALG392 ہر چینل بائنری (ڈیجیٹل) ڈیٹا کے 15 سے 16 بٹس (منتخب کردہ رینج پر منحصر ہے) کو آپ کی درخواست کے ذریعہ مطلوبہ استعمال کے ل an ینالاگ آؤٹ پٹ میں تبدیل کرنے کی صلاحیت رکھتا ہے۔ تمام آٹھ چینلز کو ہر 12 ملی سیکنڈ میں اپ ڈیٹ کیا جاتا ہے۔ ٪ A0 رجسٹروں میں صارف کا ڈیٹا 16 - بٹ 2 کی تکمیلفومیٹ میں ہے۔ موجودہ طریقوں میں ، ہر چینل کے لئے سی پی یو کو کھلی تار کی غلطی کی اطلاع دی جاتی ہے۔ جب سسٹم کی طاقت میں خلل پڑتا ہے تو ماڈیول معروف آخری حالت میں جاسکتا ہے۔ جب تک کہ صارف کی طاقت کو ماڈیول پر لاگو کیا جائے گا ، ہر آؤٹ پٹ اپنی آخری قیمت کو برقرار رکھے گا ، یا صفر پر دوبارہ ترتیب دے گا ، جیسا کہ آپ نے ماڈیول کو کس طرح تشکیل دیا ہے۔

مصنوعات کی اہم معلومات
براہ کرم مندرجہ ذیل اہم مصنوعات کی معلومات کو نوٹ کریں۔ 8 چینل ینالاگ کرنٹ/وولٹیج آؤٹ پٹ ماڈیول کے اس ورژن کے لئے مطابقت کے لئے مندرجہ ذیل پروڈکٹ ورژن کی ضرورت ہے:
سی پی یو: فرم ویئر ورژن 3.3 سے 4.6:
اگر آپ کے سی پی یو میں فرم ویئر ورژن 3.3 سے 4.6 ہے۔ آپ کو ترتیب میں 16 lbbits کا انتخاب کرنا ہوگا۔ اگر یہ انتخاب نہیں کیا گیا ہے۔ ماڈیول کی غلطی کا نقصان ہوگا۔
سی پی یو: فرم ویئر ورژن 5.0 یا بعد میں: اگر آپ کے سی پی یو میں فرم ویئر ورژن 5 یا بعد میں ہے تو ، پھر ٪ iconfiguration 8 یا 16 ٪ I بٹس کو قبول کرے گا۔
منطق ماسٹر 90-30/20/مائیکرو سافٹ ویئر:ورژن 5.00 یا اس کے بعد لاجکاسٹر 90-30/20/مائیکرو سافٹ ویئر کنفیگریشن فنکشن کا استعمال کرتے ہوئے ماڈیول کو تشکیل دینے کی ضرورت ہے۔
کنٹرول سافٹ ویئر:ورژن 2 ، یا لیلٹر کو کنٹرول سافٹ ویئر کنفیگریشن فنکشن کا استعمال کرتے ہوئے ماڈیول کی تشکیل کے لئے ضروری ہے۔

IC693ALG392 بجلی کی ضروریات اور ایل ای ڈی
اس ماڈیول کے لئے PLC بیک پلین پر 5V بس سے زیادہ سے زیادہ 110 ایم اے کی ضرورت ہے
منطق کی طرف ماڈیول کی ینالاگ پاور کو صارف کے ذریعہ فراہم کرنا ضروری ہے - فراہم کردہ سنگل +24 vdc
پاور سورس اور زیادہ سے زیادہ 315 ایم اے کی ضرورت ہے۔
ماڈیول پر دو سبز ایل ای ڈی اشارے ہیں ، جو ماڈیول اور صارف کی فراہمی فراہم کرتے ہیں
حیثیت سب سے اوپر ایل ای ڈی ، ٹھیک ہے ، ماڈیول کی حیثیت سے متعلق معلومات فراہم کرتا ہے ، اور نچلے ایل ای ڈی ، یو ایس او سی ،
اس بات کی نشاندہی کرتا ہے کہ آیا صارف کی فراہمی موجود ہے اور کم سے کم نامزد سطح سے اوپر ہے۔ نوٹ
کہ دونوں ایل ای ڈی +5 v بیک پلین پاور بس سے چل رہے ہیں۔

نظام میں مقام
یہ ماڈیول سیریز 90-3PLC سسٹم میں 5 یا 10-سلاٹ بیس پلیٹ کے کسی بھی 1/0 سلاٹ میں نصب کیا جاسکتا ہے۔
استعمال شدہ حوالہ جات
8 چینل ینالاگ کرنٹ/وولٹیج آؤٹ پٹ ماڈیولز کی تعداد جو کسی سسٹم میں نصب ہوسکتی ہے اس کا انحصار ٪ AQ اور I کے حوالہ جات کی مقدار پر ہے۔ ہر ماڈیول میں 8 ٪ AQ حوالوں کا استعمال ہوتا ہے (قابل چینلز کی تعداد پر منحصر ہے) اور 8 یا 16 ٪ I حوالہ جات (اوپن وائر کا انحصار کنفیگریشن کا پتہ لگاتے ہیں)۔

ماڈل 311 ، ماڈل 313 ، اور ماڈل 323 سسٹم میں 32 ٪ AQ حوالہ جات دستیاب ہیں ، ماڈل 331 سسٹم میں دستیاب 64 ٪ AQ حوالہ جات ، ماڈل 340 اور ماڈل 341 سسٹم میں 256 ٪ AQ حوالہ جات ، اور ماڈل 35L اور ماڈل 352 سسٹم میں 512 ٪ AQ حوالہ جات دستیاب ہیں۔

زیادہ سے زیادہ 8 چینل ینالاگ موجودہ/وولٹیج آؤٹ پٹ ماڈیولز جو ASYSTEME میں انسٹال ہوسکتے ہیں:
4 سی پی یو ماڈل 311 ، 313 ، یا 323 کا استعمال کرتے ہوئے ایک سسٹم میں
8 سی پی یو ماڈل 331 کا استعمال کرتے ہوئے ایک سسٹم میں
32 سی پی یو ماڈل 340 اور 341 کا استعمال کرتے ہوئے ایک سسٹم میں
64 سی پی یو ماڈلز کا استعمال کرتے ہوئے ایک سسٹم میں 350-364

ترتیب کے دیگر تحفظات

جب آپ کے اپپلیکیشن کے لئے ماڈیول کنفیگریشن کی منصوبہ بندی کرتے ہو تو آپ کو انسٹال بجلی کی فراہمی کی بوجھ کی صلاحیت اور بیس پلیٹ میں انسٹال ہونے والے تمام ماڈیولز کی کل بوجھ کی ضروریات پر بھی غور کرنا چاہئے۔

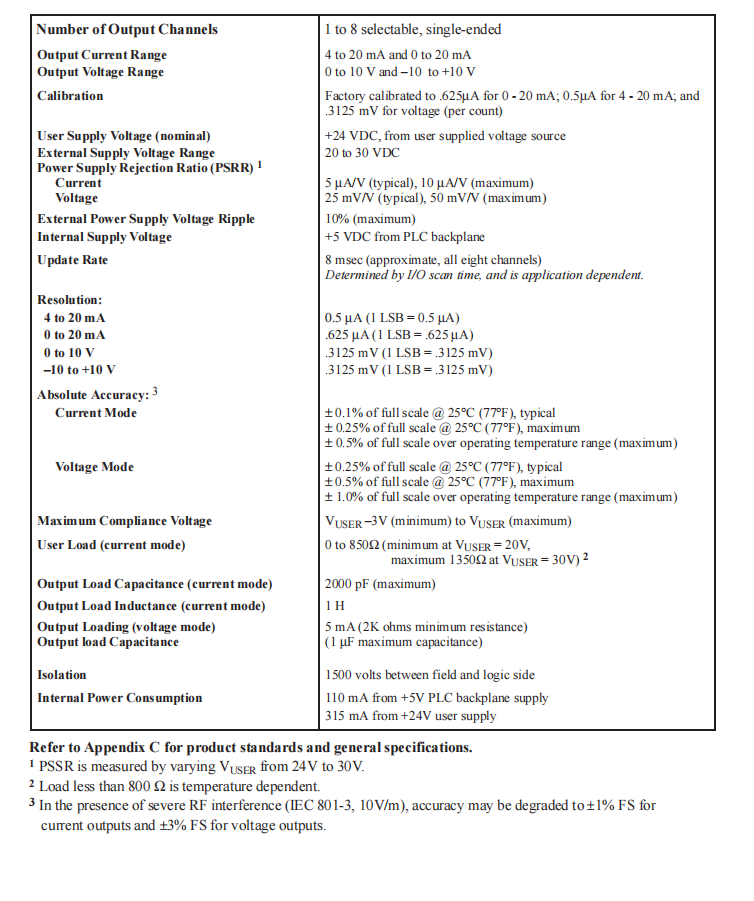

بجلی کی فراہمی ، بیس پلیٹ ، اور ماڈیول بوجھ کی ضروریات کے بارے میں تفصیلات کے لئے اس دستی میں باب 1 کا حوالہ دیں۔ مندرجہ ذیل جدول میں اس ماڈیول کی خصوصیات کی فہرست دی گئی ہے۔ نوٹ کریں کہ ٹیسٹ کی شرائط ، جب تک کہ دوسری صورت میں نوٹ نہ کی جائیں ، یہ ہیں: 25 ڈگری (77 ڈگری ایف) کے محیطی درجہ حرارت پر ووزر=24 VDC۔
