مصنوع کا تعارف
تکنیکی وضاحتیں
|
تیاری |
جنرل الیکٹرک (جی ای) |
|
ماڈل |
IC697BEM731 |
| حصہ نمبر | IC697BEM731 |
|
تفصیل |
سیریز 90-70 جینیئس I/O بس کنٹرولر |
|
اصلیت |
USA |
|
طول و عرض |
30*20*5 سینٹی میٹر |
|
وزن |
0.5 کلوگرام |
مصنوعات کی تفصیلات
IC697BEM731 خصوصیات:
فی چینل کے تیس قطرے
IC66* (IC660 یا IC661) I/O تشخیص
بے کار بلاکس ، کیبلز ، اور سی پی یو کی حمایت کی گئی
عالمی مواصلات
ہاتھ سے منعقد مانیٹر پورٹ
IC66* LAN مواصلات
سی پی یو کے ذریعہ نرم ترتیب
آپریشن IC697 PLC الارم پروسیسر فنکشن کے ذریعہ بڑھا ہوا ہے
آئی سی 66* بس کنٹرولر (جی بی سی/این بی سی) سنگل - چینل کنٹرولر کے طور پر دستیاب ہے۔ یہ ایک واحد IC66* PLC سلاٹ پر قبضہ کرتا ہے۔ بس کنٹرولر کو ایم ایس - dos یا ونڈوز پروگرامنگ سافٹ ویئر کنفیگریٹر فنکشن کے ذریعہ تشکیل دیا گیا ہے۔ IC66* ان پٹ/آؤٹ پٹ بلاکس کو بس کنٹرولر کے ذریعہ متضاد طور پر اسکین کیا جاتا ہے ، اور I/O ڈیٹا کو ایک بار سی پی یو میں منتقل کیا جاتا ہے ایک بار آئی سی 697 پی ایل سی ریک کے بیک پلین پر اسکین۔
بس کنٹرولر پی ایل سی سی پی یو مواصلات کی خدمت کی درخواست کے ذریعہ شروع کردہ ہدایت کی جانے والی مواصلات کی بھی حمایت کرتا ہے۔ اس کے علاوہ ، یہ عالمی مواصلات کو انجام دینے کے لئے تشکیل دیا جاسکتا ہے۔
بس کنٹرولر کے ذریعہ اطلاع دی گئی غلطیوں کا انتظام پی ایل سی الارم پروسیسر فنکشن کے ذریعہ کیا جاتا ہے ، جو ٹیبل میں ٹائم اسٹامپ اور قطار کی غلطیوں کو ریکارڈ کرتا ہے۔
ہم مرتبہ - سے - ہم مرتبہ کی معلومات کی منتقلی کی ضرورت ہوتی ہے ، بس کنٹرولر IC66* بس کے ذریعہ دوسرے آلات (بس کنٹرولرز ، پی سی آئی ایم ، اور دیگر IC66* آلات) کو جوڑنے والے مواصلات نوڈ کے طور پر کام کرسکتا ہے۔ اس طرح کا نیٹ ورک متعدد پی ایل سی اور میزبان کمپیوٹرز کے مابین مواصلات فراہم کرسکتا ہے۔
ان مواصلات میں عالمی اعداد و شمار کو ایک سی پی یو سے دوسرے میں منتقل کرنا شامل ہے۔ عالمی اعداد و شمار کے علاقے کی نشاندہی ایم ایس - dos یا ونڈوز کنفیگریشن کے ذریعہ کی گئی ہے۔ ابتداء کے بعد ، مخصوص ڈیٹا ایریا خود بخود اور بار بار آلات کے مابین منتقل ہوجاتا ہے۔
اس کے علاوہ ، سیڑھی منطق میں انفرادی احکامات کے جواب میں ڈیٹاگرام نامی پیغامات منتقل کیے جاسکتے ہیں۔ ڈیٹاگرامس نیٹ ورک کے ایک ڈیوائس سے دوسرے کو بھیجا جاسکتا ہے ، یا بس میں موجود تمام آلات پر نشر کیا جاسکتا ہے۔ IC66* LAN مواصلات پورے IC69* PLC فیملی میں تعاون یافتہ ہیں

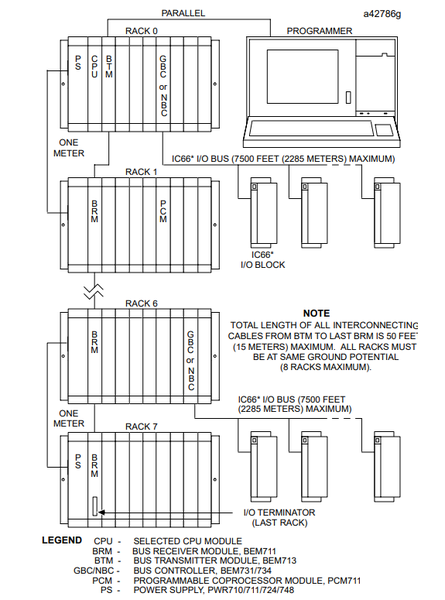

IC697BEM731 انسٹالیشن:
قابل اطلاق پی ایل سی انسٹالیشن دستی کا حوالہ کیے بغیر تنصیب کی کوشش نہیں کی جانی چاہئے۔
یقینی بنائیں کہ ریک کی طاقت بند ہے۔
ریک میں انسٹال کریں۔
طاقت کو چالو کریں۔
ماڈیول کو طاقت میں اضافہ کرنا چاہئے اور تقریبا 5 سیکنڈ کے لئے اوپر ایل ای ڈی کو پلک جھونک دینا چاہئے۔ جب تشخیص کامیابی کے ساتھ مکمل ہوچکا ہے تو ، مڈل ایل ای ڈی پر ٹاپ ایل ای ڈی کو آن کیا جاتا ہے جب سی پی یو سے ماڈیول کے لئے ایک درست ترتیب موصول ہوئی ہے ، اور آئی سی 66* I/O بس آپریشن کی تصدیق ہوگئی ہے۔ نچلے ایل ای ڈی تمام شرائط کے تحت بند ہے۔
IC697BEM731 کو ہٹانا:
ایک ریک میں اس کے سلاٹ سے ماڈیول کو ہٹاتے وقت نیچے دی گئی ہدایات پر عمل کرنا چاہئے۔
بورڈ کو کور کے پچھلے حصے پر اپنے انگوٹھے اور اپنی انگلیوں کے ساتھ بورڈ کو مضبوطی سے پکڑیں۔
ریک ریل سے کلپ کو ختم کرنے کے لئے اپنی انگلیوں سے کور کے پچھلے حصے پر ریک کلپس کو نچوڑ لیں اور بیک پلین کنیکٹر سے اسے ہٹانے کے لئے بورڈ کو مضبوطی سے کھینچیں۔
بورڈ کو کارڈ گائیڈ کے ساتھ سلائڈ کریں اور اسے ریک سے ہٹا دیں۔
