مصنوع کا تعارف

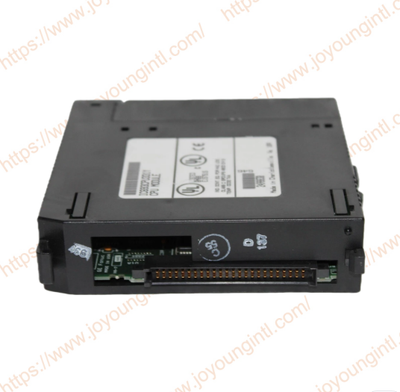

IC693CPU331 ایک ماڈیولر سی پی یو ہے جو سی پی یو باڈی ، ایک میموری چپ ، ایک سرکٹ بورڈ پر سولڈرڈ ایک مربوط سرکٹ چپ ، اور بیک پلین پر مشتمل ہے۔ چونکہ ماڈیول میں IC693CPU331 ایک پلگ - ہے ، لہذا اسے براہ راست بیک پلین میں داخل کیا جاسکتا ہے۔ صارف کو ہمیشہ سی پی یو ماڈیول کو بیس پلیٹ کے سلاٹ 1 میں انسٹال کرنا چاہئے۔ ماڈیولر سی پی یو ریموٹ بیک پلین اور توسیع کے افعال کی حمایت کرتا ہے۔ اس سی پی یو ماڈل کی اسکیننگ کی شرح فی 1K منطق (یا بولین رابطہ) عام طور پر 0.4 ملی سیکنڈ ہے۔
تکنیکی وضاحتیں
|
تیاری |
ge |
|
ماڈل |
IC693CPU331Y |
| حصہ نمبر | IC693CPU331Y |
|
تفصیل |
سنگل - سلاٹ سی پی یو ماڈیول |
|
اصلیت |
USA |
|
طول و عرض |
30*25*5 سینٹی میٹر |
|
وزن |
0.55 کلو گرام |
IC693CPU331Y کلیدی مصنوعات کے بارے میں تفصیلی معلومات
پروسیسنگ کی کارکردگی
پروسیسر: 486 - سطح کے پروسیسر کی بنیاد پر ، اس وقت PLCs میں یہ ایک اعلی کارکردگی کی تشکیل تھی۔
یادداشت
صارف منطق کی میموری: 64K بائٹس (ریلے منطق ، رجسٹر آپریشنز وغیرہ کے لئے)۔
ڈیٹا رجسٹر میموری: 128K بائٹس (متغیرات ، ٹائمر/کاؤنٹر اقدار ، ینالاگ ڈیٹا وغیرہ کے لئے)۔ بڑی بڑی - صلاحیت کا ڈیٹا میموری اس کو ایک بڑی مقدار میں ینالاگ I/O اور پیچیدہ گنتی کو سنبھالنے کے قابل بناتا ہے۔
عملدرآمد کی رفتار: 0.4 ایم ایس/کے بولین ہدایات ، جو نسبتا fast تیز ہے اور اعلی حقیقی - وقت کی کارکردگی کے ساتھ ایپلی کیشنز کی ضروریات کو پورا کرسکتی ہے۔
I/O اور اسکیل ایبلٹی
مقامی I/O سپورٹ: 7 تک مقامی I/O ماڈیولز کی حمایت کی جاتی ہے (بیکپلین بس کے ذریعے براہ راست سی پی یو ریک سے منسلک)۔
توسیع ریک سپورٹ: 2 ریموٹ توسیع کے ریک کو توسیع وصول کرنے والے ماڈیول (IC693BEM331/BEM332) اور توسیع کیبل کے ذریعے منسلک کیا جاسکتا ہے۔
زیادہ سے زیادہ I/O پوائنٹس: پورا سسٹم (مقامی + توسیعی) تقریبا 512 ڈیجیٹل I/O پوائنٹس یا اسی صلاحیت کے خصوصی فنکشن ماڈیول کی مخلوط ترتیب کی حمایت کرسکتا ہے۔
انٹرفیس میں تعمیر شدہ -
سیریل پورٹ 1 (RS-485): یہ عام طور پر پروگرامنگ ڈیوائسز (SNP یا SNPX پروٹوکول کا استعمال کرتے ہوئے) یا نیٹ ورک مواصلات کے لئے ماسٹر/غلام اسٹیشن کے طور پر مربوط کرنے کے لئے استعمال ہوتا ہے۔
سیریل پورٹ 2 (RS - 232/RSS - 485 اختیاری) ماڈیول پر DIP سوئچ کے ذریعے تشکیل دیا گیا ہے۔ اس کا استعمال اکثر انسانی مشین انٹرفیس ، بارکوڈ قارئین ، فریکوئینسی کنورٹرز یا دیگر تیسری پارٹی کے آلات (Modbus RTU ماسٹر/غلام پروٹوکول ، GE SRTP پروٹوکول ، وغیرہ) سے مربوط کرنے کے لئے کیا جاتا ہے۔
مواصلات اور نیٹ ورک کے افعال
جینیئس بس سپورٹ: یہ اس کے بنیادی اور طاقتور افعال میں سے ایک ہے۔ سی پی یو جینیئس بس کنٹرولر کے طور پر کام کرسکتا ہے اور جینیئس مواصلات ماڈیول (جیسے سی ایم ایم ماڈیول کے ساتھ مل کر آئی سی 693 بی ای ایم 331) کے ذریعہ جینیئس لوکل ایریا نیٹ ورک سے منسلک ہوسکتا ہے۔
یہ 32 باصلاحیت بس آلات (جیسے ریموٹ I/O مرکز ، ڈرائیور ، سینسر ، وغیرہ) کا انتظام کرسکتا ہے۔
قابل اعتماد کو بڑھانے کے لئے دعا ال - بے کار جینیئس بس کی حمایت کریں۔
ایتھرنیٹ سپورٹ: اسے بیک پلین میں آزاد ایتھرنیٹ انٹرفیس ماڈیول (جیسے IC693EBM001) داخل کرکے حاصل کرنے کی ضرورت ہے۔ سی پی یو خود ایتھرنیٹ پورٹ کو مربوط نہیں کرتا ہے۔
IC693CPU331Y پروڈکٹ کی خصوصیات
اعلی - پرفارمنس پروسیسنگ کی صلاحیت
دوہری - میموری فن تعمیر: مستحکم پروگرام کے عمل کو یقینی بنانے اور پیچیدہ الگورتھم اور بڑی مقدار میں ڈیٹا کو سنبھالنے کے لئے منطق اور ڈیٹا میموری کو الگ کردیا گیا ہے۔
فاسٹ اسکیننگ سائیکل: حقیقی - ٹائم کنٹرول کی ضروریات کو پورا کرتا ہے اور اعلی - اسپیڈ پروڈکشن لائنوں اور عین مطابق عمل پر قابو پانے کے لئے موزوں ہے۔
بقایا اسکیل ایبلٹی
تین - پرت کی توسیع کا ڈھانچہ
مقامی ریک: براہ راست 7 I/O ماڈیولز سے منسلک
ریموٹ توسیع: توسیع کیبل کے ذریعہ دو ریموٹ ریکوں کو مربوط کریں
جینیئس تقسیم I/O: ایک مکمل تقسیم شدہ کنٹرول سسٹم فن تعمیر کی حمایت کرتا ہے
IC693CPU331 ایک واحد - سلاٹ سی پی یو ماڈیول ہے۔ ایک سسٹم زیادہ سے زیادہ پانچ بیک بورڈز کی حمایت کرسکتا ہے ، جس میں ایک سی پی یو بیک بورڈ اور چار ریموٹ توسیع بیک بورڈ شامل ہیں۔ اس سی پی یو کے لئے موجودہ 350 ملیئمپیرس کی بجلی کی فراہمی کی ضرورت ہے ، اور بجلی کی فراہمی کا وولٹیج +5 v DC ہونا چاہئے۔ IC693CPU331 پروسیسر کی ایک اہم تعدد 10 میگا ہرٹز ہے اور اس میں 80188 پروسیسر استعمال ہوتا ہے۔ محیط آپریٹنگ درجہ حرارت کی حد 0 ڈگری سے 60 ڈگری (32 ڈگری F سے 140 ڈگری F) ہے۔
IC693CPU331 متعدد مواصلاتی طریقوں کی حمایت کرتا ہے ، جن میں LAN اور ایتھرنیٹ شامل ہیں ، جو ملٹی - پوائنٹ کنیکشن کی حمایت کرتے ہیں۔ یہ ماڈیول دوسرے مواصلات کے ماڈیولز کی بھی حمایت کرتا ہے ، جیسے ایف آئی پی ، جی بی سی ، جی سی ایم اور جی سی ایم+. آئی سی 693 سی پی یو 331 بھی کچھ افعال کی حمایت کرتا ہے ، جیسے دستی کنٹرول اور ایک بیٹری - طاقت والی گھڑی۔ تاہم ، اس وقت رکاوٹوں کی حمایت نہیں کی جاتی ہے۔ تائید شدہ میموری کی اقسام میں رام اور ایپرم یا ای پی آر او ایم (اختیاری) شامل ہیں۔ یہ پی سی ایم/سی سی ایم کے ساتھ بھی مطابقت رکھتا ہے۔
